Cuando hablamos de media tensión lo primero que se nos viene a la mente son los conductores eléctricos ya que son un componente fundamental en la distribución de energía eléctrica. Sin embargo, existen otros componentes fundamentales ya que, los conductores no podrían llegar a nuestros hogares sin la correcta sujeción a los postes del tendido eléctrico, es aquí donde la ferretería juega un papel fundamental brindando soporte a los conductores y aisladores eléctricos.
Una persona con menos experiencia en el tema podría pensar que la ferretería eléctrica no es mas que un par de fierros y pernos, nada mas alejado de la realidad, ya que, la ferretería eléctrica se compone por una variada gama de elementos como las crucetas de acero galvanizado, pernos espiga, diagonales pletina, golillas, pernos, soportes, grampas, entre otros (ver Figura 1). Por otra parte, estos componentes permiten realizar una variada gama de configuraciones que hacen posible que el conductor eléctrico pueda llegar a todos nuestros hogares.
Figura 1: Ejemplo Ferretería Eléctrica
Entre las configuraciones más destacables tenemos la estructura de anclaje (ver Figura2), que, como su nombre lo indica, sirve para anclar los conductores eléctricos cada cierta distancia para poder mantener una tensión mecánica uniforme y estos puedan permanecer suspendidos.
Figura 2: Ejemplo Ferretería eléctrica Estructura de Anclaje
Por otra parte, encontramos las estructuras de paso (ver Figura 3), las cuales sirven para sujetar a los conductores eléctricos en puntos intermedios entre postaciones de anclaje, permitiendo repartir el peso del conductor eléctrico y así disminuir la flecha de este.
Figura 3: Ejemplo Ferretería Eléctrica Estructura de Paso

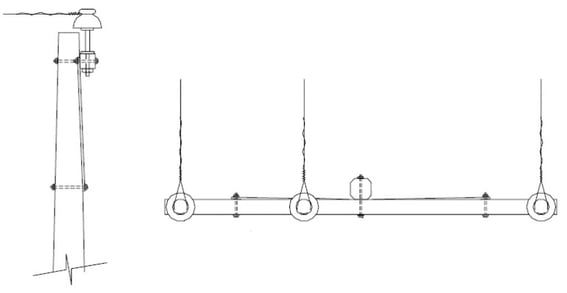

También tenemos la estructura de remate (ver Figura 4), la cual sirve principalmente para poner fin o como estructura final de una línea eléctrica, o de un alimentador eléctrico.
Figura 4: Ejemplo Ferretería Eléctrica Estructura de Remate

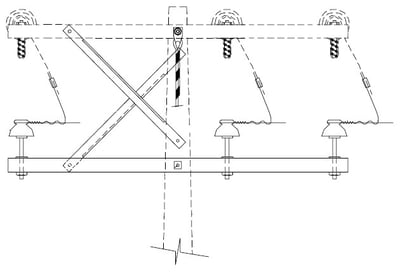

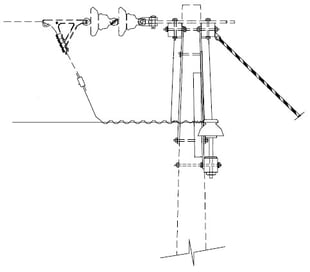

Adicionalmente, podemos encontrar la estructura de derivación (ver Figura 5), la cual permite sacar una o varias ramificaciones o derivaciones de una línea, para alimentar diferentes consumidores.
Figura 5: Ejemplo Ferretería Eléctrica Estructura de Derivación.
Estas son solo algunas de las configuraciones que son posibles gracias a la ferretería eléctrica de media tensión, la que además se puede utilizar para el montaje de los transformadores eléctricos, equipos compactos de medida, reconectadores, protecciones eléctricas y muchas más posibilidades.
